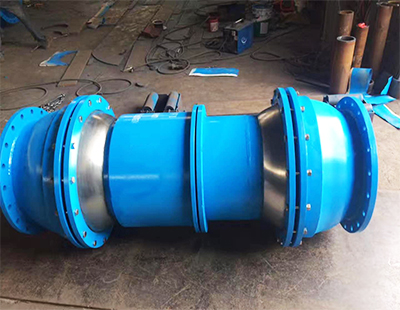

三維球形補償器

　三維球形補償器（又稱球形接頭），主要依靠球體的角位移來吸收或補償管道一個或多個方向上橫向位移，該補償器應成對使用，單臺使用沒有補償能力，但它可作管道萬向接頭使用。因此具有補償能力大，流體阻力和變形應力...

全國銷售熱線：15003856689 / 13523077231

洛氏套筒補償器套筒補償器注填式單向套筒補償器雙向套筒補償器彈性套筒補償器球型補償器三維球形補償器旋轉補償器 N-H-Ⅱ型直流式無推力套筒補償器直埋波紋補償器波紋補償器橡膠補償器注油式穿墻止水套管

可調式可曲撓橡膠接頭 JGD（KXT) 型襯四氟可曲撓橡膠接頭耐油橡膠接頭橡膠接頭防拉脫限位裝置 JGD可曲嬈雙球橡膠接頭卡箍式可曲撓橡膠接頭大翻邊橡膠接頭 JGD-B型絲扣連接橡膠接頭 XH81A型鴨嘴閥 90°可曲撓橡膠彎頭 JGD（KXT）型單球體可曲撓橡膠接頭 JDX型同心異徑橡膠接頭（大小頭）

傳力接頭系列

VSSJAFG(CF)型單法蘭傳力接頭 C2F型雙法蘭松套傳力接頭 VSSJAFC型可拆式雙法蘭傳力接頭 VSSJAF（C2F）型雙法蘭松套傳力接頭VSSJAFC （CC2F）型可拆式雙法蘭松套傳力接頭 VSSJAFG（CF）型單法蘭松套傳力接頭

伸縮器系列

球墨鑄鐵伸縮器不銹鋼伸縮器 VSSJA-2(B2F)型雙法蘭松套限位伸縮器 VSSJA-2（CC2F）可拆式雙法蘭限位松套伸縮接頭 VSSJA-1（BF）型單法蘭限位松套伸縮接頭 VSSJA(AF)型法蘭式松套伸縮接頭 SSJB（AY）型法蘭松套伸縮接頭 SSJB-3（BY）型壓蓋式限位松套伸縮接頭 SSQ-1型套管式伸縮器 SSQ-2型套管式伸縮器 SSQP型防拉脫限位伸縮器 CS型熱力伸縮器 RS型柔性套管式伸縮器 SSLW型濾網伸縮器 CS型熱力管道伸縮器 SSQ-1型伸縮器 RSG型快速管道連接器 VSSJAFG(CF)型單法蘭松套傳力接頭 S313伸縮器 D型大饒度伸縮器

過濾器系列

絲扣Y型管道過濾器無縫彎頭對焊管件-彎頭 Y型過濾器 SSLW型濾網伸縮器

防水套管系列

柔性防水套管 02S40剛性防水套管 02s404/s312鋼制柔性防水套管 02s404/s312.A型剛性防水套管 B型鋼性防水套管 04FS02兩側防護柔性密閉套管加長型防水套管加長加翼環柔性防水套管

產品詳情

三維球形補償器（又稱球形接頭），主要依靠球體的角位移來吸收或補償管道一個或多個方向上橫向位移，該補償器應成對使用，單臺使用沒有補償能力，但它可作管道萬向接頭使用。因此具有補償能力大，流體阻力和變形應力小，無盲板力且對固定支座的作用力小等優點。同時在此設備上增設了可注填料裝置這一先進技術，使得該設備密封性能更加穩定可靠。即使長時間運行出現滲漏時，也可不需停氣減壓便可維護且十分方便快捷。特別對遠距離熱能的輸送，有明顯的經濟效益和社會效益。
產品介紹：

球形補償器應用范圍：
球型補償器是解決管道熱脹冷縮的一種設備，可廣泛應用于冶金、石油、化工、電力、輕工、紡織、建筑和國防建設等行業中，具體用途如下：
1.用于熱力管道中，補償熱膨脹，其補償能力為“冂”補償器的5-10倍。
2.用于火箭發射臺、飛機排氣設施上，補償沖擊膨脹。
3.用于冶金設備（如高爐、轉爐、電爐、加熱爐等）的汽化冷卻系統中，作萬向接頭用。
4.用于建筑物的各種管道中，防止因地基產生不均勻下沉、或地震等意外原因對管道產生破壞。

主要技術指標：
1.規格型號：QB41/61SA-10/16/25/40C
2.工作壓力：（1.0～4.0）MPa
3.工作溫度：≤350℃/≤500℃
4.公稱通徑：DN40-DN1200mm
5.全折屈角：≤30°（±15°）
6.工作介質：蒸汽、熱油、熱水等
技術參數：

標號	公稱通徑 DN	管道外徑 DW	D	L	*大軸向位移	*大徑向位移			質量
	公稱通徑 DN	管道外徑 DW	D	L	*大軸向位移	a=4°	a=8°	a=12°	質量
	mm								kg
D-LD2000-65501	200	219	354	1200	100	53	105.8	158	153.9
D-LD2000-65502	250	273	408						198.5
D-LD2000-65503	300	325	480						266.4
D-LD2000-65504	350	377	532						311.9
D-LD2000-65505	400	426	592						376.6
D-LD2000-65506	450	480	648						438.3
D-LD2000-65507	500	530	708						510.0
D-LD2000-65508	550	580	761						608.1
D-LD2000-65509	600	630	816						660.4
D-LD2000-65510	18”	457.2	623						404.0
D-LD2000-65511	20”	508	686						482.0
D-LD2000-65512	22”	558.8	737						537.9
D-LD2000-65513	24”	609.6	796						639.4
D-LD2000-65514	26”	660.4	840						726.9
D-LD2000-65515	28”	711.2	906						938.1
D-LD2000-65516	30”	762	958						1056.8
D-LD2000-65517	32”	812.8	1040						1127.5
